En muchos procesos industriales, los fallos de fabricación no se deben únicamente a problemas en la producción.
En realidad, una gran parte de los errores aparecen mucho antes: en la fase de diseño de la pieza.
Un diseño poco optimizado puede generar dificultades en el mecanizado, problemas de ensamblaje o defectos que obligan a repetir procesos completos.
Aquí es donde entra en juego el diseño CAD, una herramienta clave para desarrollar piezas y productos con mayor precisión antes de que lleguen a la fase de fabricación.
En este artículo veremos qué es el diseño CAD, cómo influye en la fabricación industrial y cómo puede ayudar a reducir errores y costes en producción.
Qué es el diseño CAD y para qué se utiliza en la industria
El CAD (Computer Aided Design o diseño asistido por ordenador) es una tecnología que permite crear, modificar y analizar modelos digitales de piezas o productos mediante software especializado.
A diferencia de los planos tradicionales, el diseño CAD permite trabajar con modelos tridimensionales (3D) que representan con precisión la geometría de una pieza. Esto facilita entender cómo será el producto final y cómo se comportará durante la fabricación o el ensamblaje.
En la industria, el diseño CAD se utiliza principalmente para:
- Diseñar piezas mecánicas o componentes industriales
- Desarrollar productos completos antes de fabricarlos
- Generar planos técnicos para producción
- Analizar el ensamblaje entre diferentes piezas
A diferencia de los planos tradicionales, el diseño CAD permite trabajar con modelos tridimensionales (3D) que representan con precisión la geometría de una pieza.
Esto facilita entender cómo será el producto final y cómo se comportará durante la fabricación o el ensamblaje.
Por qué muchos fallos de fabricación tienen su origen en el diseño
Cuando una pieza llega a producción con problemas, muchas veces el origen no está en la máquina o en el proceso de fabricación, sino en el propio diseño.
Un diseño mal planteado puede provocar situaciones como:
- Geometrías difíciles o imposibles de fabricar
- Piezas con tolerancias incorrectas
- Problemas de ensamblaje con otros componentes
- Necesidad de operaciones adicionales que encarecen la producción
Las tolerancias, por ejemplo, son los márgenes de variación permitidos en las dimensiones de una pieza. Si estas tolerancias no están bien definidas, el resultado puede ser que las piezas no encajen correctamente o que se generen defectos en la producción.
Detectar estos problemas cuando la pieza ya está en fabricación suele implicar retrabajos, retrasos y costes adicionales.
Por eso, cada vez más empresas buscan optimizar el diseño desde el inicio del proceso.
Cómo ayuda el diseño CAD a reducir errores antes de fabricar
El principal valor del diseño CAD es que permite analizar y validar el diseño antes de fabricar la pieza físicamente.
Gracias a los modelos digitales es posible:
Visualizar y analizar la pieza antes de producirla
El modelado 3D permite entender cómo será exactamente la pieza final.
Esto facilita detectar geometrías problemáticas, zonas con espesores incorrectos o elementos que podrían generar dificultades en fabricación.

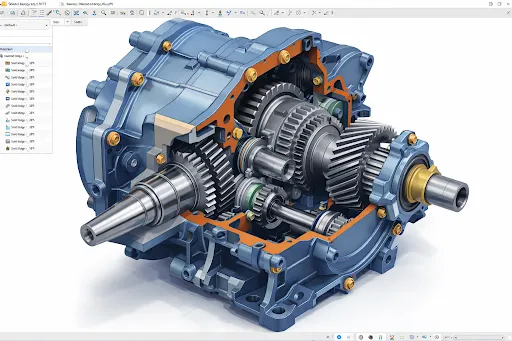

Por ejemplo, herramientas como Solid Edge, uno de los softwares CAD con los que trabajamos en Ingiva, permiten desarrollar modelos tridimensionales de piezas y conjuntos mecánicos con gran precisión.
Esto facilita revisar cada detalle del diseño antes de pasar a la fase de producción.
Detectar interferencias y problemas de ensamblaje
En productos compuestos por varias piezas, el diseño CAD permite comprobar si los componentes encajan correctamente o si existen interferencias entre ellos.
Este tipo de análisis evita muchos problemas que, de otro modo, sólo aparecerían durante el montaje.

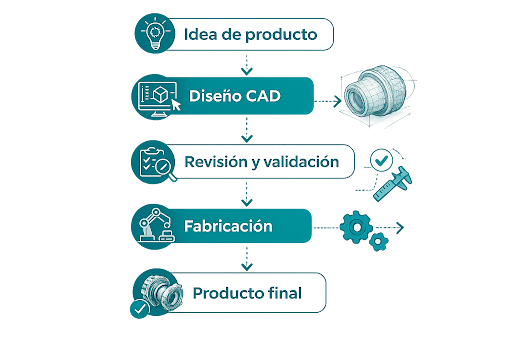

Validar el diseño antes de pasar a producción
Antes de iniciar la fabricación, el modelo digital puede revisarse y ajustarse para asegurar que cumple con los requisitos técnicos y de fabricación.
Este proceso de validación ayuda a reducir riesgos, optimizar el diseño y evitar errores costosos en fases posteriores.
En algunos proyectos también utilizamos herramientas como TopSolid, especialmente útiles cuando el diseño está relacionado con procesos de fabricación específicos o requiere generar información técnica para producción.
Este tipo de validaciones previas permiten reducir riesgos, mejorar la calidad del producto final y evitar errores costosos durante la fabricación.
Buenas prácticas de diseño CAD para evitar problemas en producción
Un buen diseño no solo busca que la pieza funcione correctamente, sino también que pueda fabricarse de forma eficiente.
Algunas prácticas habituales en ingeniería de producto incluyen:
- Diseñar teniendo en cuenta el proceso de fabricación que se va a utilizar
- Simplificar geometrías innecesarias que complican la producción
- Definir correctamente tolerancias y ajustes entre piezas
- Revisar el diseño antes de lanzar la fabricación
Por ejemplo, un pequeño cambio en la geometría de una pieza —como modificar un radio interior o simplificar una superficie— puede reducir el número de operaciones de mecanizado necesarias y disminuir el coste de fabricación.
Errores comunes en el diseño de piezas industriales
En muchos proyectos industriales se repiten ciertos errores que terminan generando fallos en la fabricación.
Algunos de los más habituales son:
- Diseñar piezas sin tener en cuenta el proceso de fabricación
- No validar el ensamblaje con otras piezas del producto
- Utilizar tolerancias demasiado estrictas o poco realistas
- No revisar el diseño antes de iniciar la producción
Estos problemas suelen aparecer cuando el diseño se desarrolla sin una visión completa del proceso productivo.
Por eso es importante que el diseño tenga en cuenta tanto la funcionalidad de la pieza como su viabilidad en fabricación.
Cómo optimizar el diseño de una pieza antes de fabricar
Optimizar el diseño de una pieza es una de las formas más eficaces de reducir errores de fabricación.
Antes de iniciar la producción, es recomendable revisar aspectos como:
- La geometría de la pieza
- El proceso de fabricación previsto
- Las tolerancias necesarias
- El ensamblaje con otros componentes
Muchas empresas descubren que parte de sus errores de fabricación están relacionados con el diseño de las piezas, por lo que revisar el diseño CAD antes de producir puede evitar problemas en fases posteriores.
Este análisis previo permite detectar mejoras que reducen operaciones de fabricación, simplifican el proceso productivo y mejoran la calidad final del producto.
Cuándo conviene contar con un servicio profesional de diseño CAD
No todas las empresas cuentan con un departamento interno de ingeniería o con especialistas en diseño CAD. En estos casos, externalizar este trabajo puede ser una forma eficaz de optimizar el desarrollo de productos.
Un servicio profesional de diseño CAD puede resultar especialmente útil cuando:
- Se está desarrollando un nuevo producto
- Es necesario optimizar una pieza existente
- Aparecen fallos recurrentes en fabricación
- Se busca mejorar la eficiencia del proceso productivo
En proyectos industriales donde el diseño tiene un impacto directo en la fabricación, contar con especialistas puede marcar la diferencia entre un desarrollo eficiente y una cadena de problemas en producción.
En Ingiva, por ejemplo, trabajamos el diseño CAD teniendo siempre en cuenta el proceso de fabricación posterior, revisando geometrías, tolerancias y ensamblajes para evitar que los problemas aparezcan cuando la pieza ya está en producción.
Optimizar el diseño de tus piezas para evitar fallos de fabricación
Reducir errores en fabricación no depende únicamente de mejorar los procesos productivos. En muchos casos, la clave está en optimizar el diseño desde el principio.
Un diseño bien planteado permite anticipar problemas, mejorar la eficiencia de la producción y reducir costes asociados a retrabajos o defectos.
Si en tu empresa estáis desarrollando nuevos productos o queréis mejorar el diseño de piezas existentes, contar con especialistas en diseño CAD puede marcar una gran diferencia en el resultado final.
En Ingiva, como empresa de ingeniería, ayudamos a empresas industriales a desarrollar y optimizar el diseño de sus piezas mediante soluciones de diseño CAD adaptadas a los procesos de fabricación.
Si quieres analizar un proyecto o mejorar el diseño de un producto, puedes consultar nuestro servicio de diseño CAD y estudiar cómo aplicarlo a tu caso.
