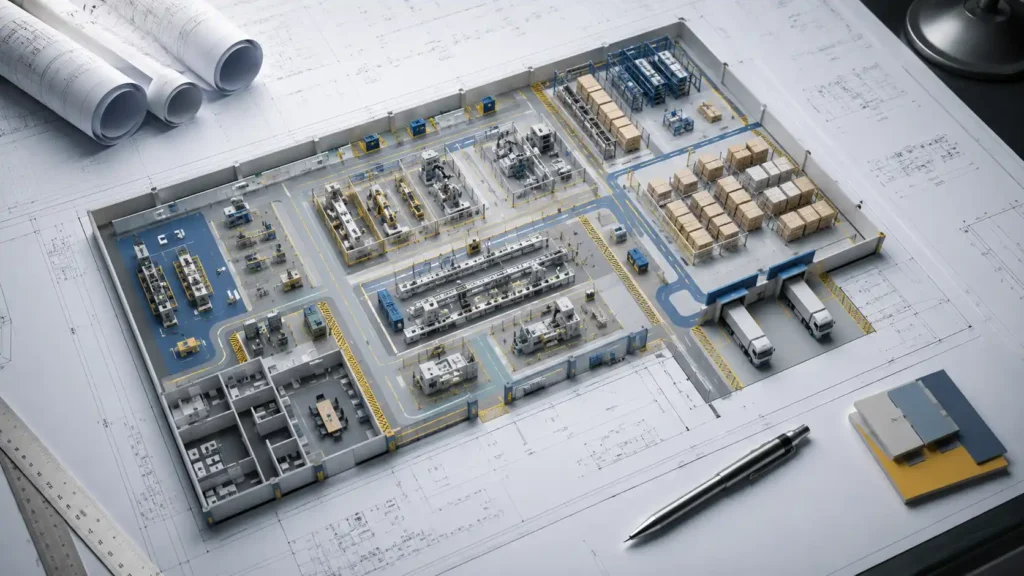

El layout industrial es la distribución física de los elementos que forman parte de una planta, nave, taller, almacén o espacio productivo. Define cómo se organizan las máquinas, los puestos de trabajo, las zonas de almacenamiento, los pasillos, los accesos, las áreas de carga y descarga y los recorridos de personas y materiales.
Aunque pueda parecer solo una cuestión de orden, el diseño del layout industrial influye directamente en la productividad, la seguridad, los tiempos de trabajo y los costes operativos de una empresa. Una mala distribución puede generar desplazamientos innecesarios, acumulación de materiales, cuellos de botella, pérdidas de tiempo o dificultades para ampliar la producción.
Por eso, diseñar correctamente el layout de una planta industrial no consiste únicamente en colocar máquinas dentro de un espacio. Requiere analizar cómo funciona la actividad, cómo se mueven los materiales, qué recorrido siguen los operarios, qué zonas necesitan conexión directa y qué distribución permite trabajar de forma más eficiente.
Qué es un layout industrial en ingeniería industrial
Un layout en ingeniería industrial es la representación y organización de los recursos físicos dentro de un espacio productivo. Su objetivo es distribuir correctamente todos los elementos que intervienen en un proceso para que el trabajo se realice de forma lógica, segura y eficiente.
Dentro de un layout se incluyen la maquinaria, los puestos de trabajo, las líneas de producción, las zonas de montaje, las áreas de almacenamiento, los espacios de carga y descarga, los pasillos, los recorridos internos, las oficinas técnicas, las zonas de control o las áreas de mantenimiento.
Un buen diseño de layout industrial debe tener en cuenta tanto el espacio disponible como el funcionamiento real del proceso. No basta con aprovechar metros cuadrados. También hay que estudiar los recorridos, la relación entre áreas, la seguridad, el flujo de trabajo y la posibilidad de adaptar la distribución a futuras necesidades.
En otras palabras, el layout debe ayudar a que la planta trabaje mejor, no solo a que “quepa todo”.
En un entorno industrial, el layout no debe entenderse únicamente como una cuestión de diseño del espacio, sino como una herramienta técnica para mejorar flujos, seguridad, productividad y organización interna.
Por qué es importante el layout industrial en una planta o nave
El layout industrial influye directamente en el rendimiento de una planta o nave porque condiciona cómo se mueven las personas, los materiales, las herramientas y la información dentro del espacio.
Cuando la distribución no está bien diseñada, pueden aparecer problemas que afectan al día a día de la empresa. Por ejemplo, operarios que tienen que recorrer distancias demasiado largas, materiales que se acumulan en zonas de paso, máquinas mal ubicadas, procesos que se cruzan o espacios de trabajo incómodos.
Estos problemas pueden parecer pequeños, pero repetidos todos los días generan pérdidas importantes de tiempo, productividad y control. Un layout bien planteado permite reducir desplazamientos innecesarios, mejorar el flujo de materiales, evitar cruces peligrosos entre personas y maquinaria, optimizar el uso del espacio disponible y facilitar tanto el mantenimiento como futuras ampliaciones.
Por eso, el diseño de una planta industrial debe abordarse con una visión técnica. Una distribución puede parecer cómoda sobre el plano, pero no funcionar bien cuando se analiza el proceso completo. Aquí es donde la ingeniería industrial aporta valor, ya que permite estudiar la actividad desde una perspectiva global: producción, logística interna, seguridad, mantenimiento y crecimiento futuro.
Qué debe tener en cuenta un buen diseño de layout industrial
Un buen diseño de layout industrial debe partir siempre del proceso real de la empresa. Antes de decidir dónde colocar cada máquina, puesto o zona de almacenamiento, es necesario entender cómo se trabaja, qué materiales entran, qué operaciones se realizan, qué recorridos se repiten y qué necesidades tiene cada área.
También es importante valorar el tipo de producto, el volumen de producción, la variedad de referencias y la maquinaria existente o prevista. A partir de ahí, conviene analizar los flujos de entrada y salida de materiales, las zonas de almacenamiento, los recorridos de operarios y carretillas, los requisitos de seguridad y la posibilidad de futuras ampliaciones.
El objetivo no es solo aprovechar el espacio, sino conseguir que el proceso sea más fluido. Un layout eficiente debe reducir pasos innecesarios, evitar interferencias entre actividades y facilitar que cada zona esté conectada con las áreas que realmente necesita.
Además, conviene pensar en el futuro. Muchas empresas diseñan su distribución pensando únicamente en la situación actual, pero no valoran si esa organización será válida cuando aumente la producción, se incorporen nuevas máquinas o cambie el tipo de producto.
Por eso, un buen layout debe ser funcional, seguro, eficiente y adaptable.
Beneficios de optimizar el layout industrial
Optimizar el layout industrial puede mejorar de forma significativa el funcionamiento diario de una planta, nave o espacio productivo. No siempre se trata de hacer una gran reforma o cambiar toda la distribución. En muchos casos, pequeños ajustes en la ubicación de máquinas, zonas de trabajo, almacenes intermedios o recorridos internos pueden generar una mejora importante.
Uno de los beneficios más claros es la reducción de desplazamientos innecesarios. Cuando los materiales, herramientas y puestos de trabajo están mejor conectados, los operarios pierden menos tiempo moviéndose de una zona a otra y el proceso resulta más ágil.
También permite mejorar el uso del espacio disponible. Una planta puede tener metros suficientes y, aun así, funcionar mal si las áreas no están bien organizadas. Un diseño más lógico ayuda a aprovechar mejor cada zona, liberar pasillos, reducir acumulaciones y facilitar el acceso a maquinaria, materiales o puntos de mantenimiento.
Otro punto importante es la seguridad. Un layout bien planteado reduce cruces peligrosos entre personas, carretillas, vehículos internos o zonas de carga. También ayuda a mantener recorridos más claros, áreas de trabajo menos saturadas y espacios mejor preparados para el mantenimiento.
Además, la optimización del layout puede ayudar a reducir cuellos de botella, mejorar el control del proceso, facilitar futuras ampliaciones y disminuir costes operativos. Cuando el espacio está diseñado en función del proceso real, la empresa trabaja con menos fricciones y con mayor capacidad de adaptación.
Por eso, revisar la distribución de planta no debería verse solo como una mejora estética u organizativa, sino como una decisión técnica que puede influir directamente en la productividad, la seguridad y la rentabilidad del negocio.

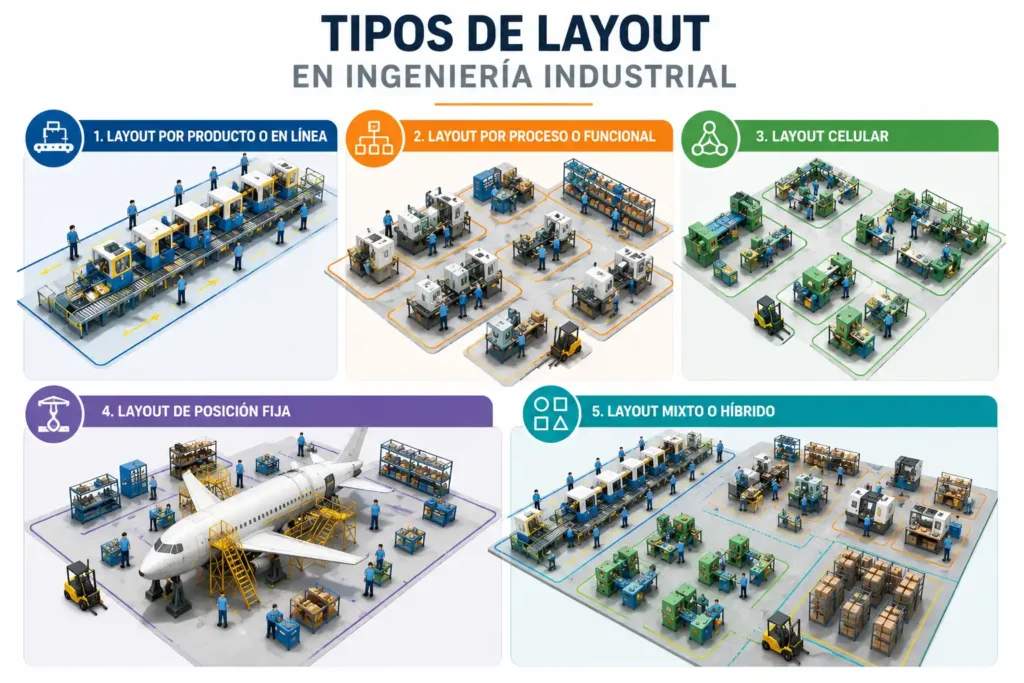

Principales tipos de layout en ingeniería industrial
No existe un único tipo de layout industrial válido para todas las empresas. La mejor distribución depende del tipo de actividad, el producto, el volumen de producción, la variedad de referencias y la forma en la que se organizan los procesos.
Estos son los principales tipos de layout en ingeniería industrial.
Layout por producto o en línea
El layout por producto, también conocido como layout en línea, organiza los puestos de trabajo siguiendo la secuencia del proceso productivo. Cada operación se coloca una después de otra, de forma que el producto avanza por la línea hasta estar terminado.
Este tipo de distribución es habitual en procesos repetitivos, producciones en serie o productos con una secuencia de fabricación muy definida. Su principal ventaja es que facilita un flujo de trabajo continuo y ordenado. Al seguir una secuencia clara, permite reducir desplazamientos, mejorar el control del proceso y aumentar la productividad cuando la producción es estable y repetitiva.
Sin embargo, también puede ser menos flexible si se producen cambios frecuentes en el producto o si la empresa trabaja con muchas referencias distintas. Cuando una parte de la línea falla, puede afectar al resto del proceso.
Este tipo de layout suele funcionar bien en sectores donde la producción es estable y los procesos están muy estandarizados.
Layout por proceso o funcional
El layout por proceso, también llamado layout funcional, agrupa las máquinas, puestos o áreas según el tipo de actividad que realizan. Por ejemplo, una zona de corte, una zona de mecanizado, una zona de montaje, una zona de pintura o una zona de control de calidad.
En este caso, los productos no siguen siempre el mismo recorrido. Cada pieza o pedido puede pasar por diferentes áreas según sus necesidades. Por eso, este tipo de distribución es útil cuando la empresa trabaja con productos variados, series cortas o procesos que no siempre siguen la misma secuencia.
Su principal ventaja es la flexibilidad. Permite adaptar la planta a diferentes productos, aprovechar mejor máquinas especializadas y trabajar con pedidos personalizados. Como inconveniente, puede generar recorridos más largos, esperas entre áreas o una logística interna más compleja si no se diseña correctamente.
Por eso, en este tipo de layout es especialmente importante analizar bien el flujo de materiales y evitar que los recorridos internos se conviertan en una fuente de pérdida de tiempo.
Layout celular
El layout celular organiza los recursos en células de trabajo. Cada célula agrupa máquinas, herramientas y puestos necesarios para fabricar una familia de productos o piezas similares.
Este tipo de layout busca combinar la eficiencia del layout en línea con la flexibilidad del layout funcional. En lugar de mover constantemente las piezas por toda la planta, se concentran los recursos necesarios en una zona concreta.
Bien aplicado, el layout celular reduce desplazamientos, mejora la coordinación del equipo, facilita el control de calidad y permite trabajar con mayor agilidad cuando existen productos o piezas con características similares.
Para aplicarlo correctamente, es necesario analizar qué productos o piezas pueden agruparse, qué operaciones comparten y qué recursos necesita cada célula.
Layout de posición fija
En el layout de posición fija, el producto permanece en un lugar y son las personas, herramientas, materiales o equipos los que se desplazan hasta él.
Este tipo de distribución se utiliza cuando el producto es demasiado grande, pesado o complejo para moverse fácilmente. Es habitual en proyectos de gran tamaño, estructuras, maquinaria, construcción, montajes especiales o productos personalizados.
Su principal ventaja es que evita mover productos grandes o delicados y permite adaptar los recursos según cada fase del proyecto. Sin embargo, exige una buena planificación, porque son los equipos, materiales y herramientas los que deben desplazarse de forma coordinada.
Si no se organiza correctamente, pueden aparecer interferencias entre equipos, esperas, falta de materiales o dificultades de seguridad.
Layout mixto o híbrido
El layout mixto o híbrido combina varios tipos de distribución dentro de una misma planta o nave. Es una solución habitual en empresas donde no todos los procesos tienen las mismas necesidades.
Por ejemplo, una empresa puede tener una zona de producción en línea, una zona funcional para trabajos especiales, un área celular para determinadas familias de productos y un espacio de almacenamiento organizado de forma independiente.
Este tipo de layout permite adaptar la distribución a la realidad de la empresa, en lugar de forzar todo el espacio a un único modelo. Suele ser una buena opción cuando la actividad industrial combina productos estandarizados con trabajos especiales, mantenimiento, montaje o procesos auxiliares.
Cómo elegir el mejor layout industrial para cada empresa
Elegir el mejor tipo de layout industrial no depende solo del espacio disponible. También hay que valorar cómo trabaja la empresa, qué produce, qué volumen maneja y qué objetivos quiere conseguir.
Una empresa con producción repetitiva y grandes volúmenes puede necesitar una distribución muy diferente a otra que trabaja bajo pedido o fabrica referencias muy variadas. Del mismo modo, una planta con fuerte movimiento de materiales debe prestar especial atención a los recorridos, zonas de carga, almacenamiento y seguridad.
No siempre la solución más ordenada sobre el papel es la más eficiente en la práctica. A veces, pequeños cambios en la ubicación de una máquina, una zona de preparación o un almacén intermedio pueden reducir muchos desplazamientos y mejorar el rendimiento del proceso.
Por eso, el diseño de layout debe realizarse desde una visión técnica y operativa. La distribución debe adaptarse a la empresa, no al revés.
En proyectos donde se requiere analizar procesos, desarrollar planos o visualizar soluciones antes de aplicarlas, el diseño CAD/CAM puede ayudar a crear representaciones digitales precisas, estudiar alternativas y preparar documentación técnica para la toma de decisiones.

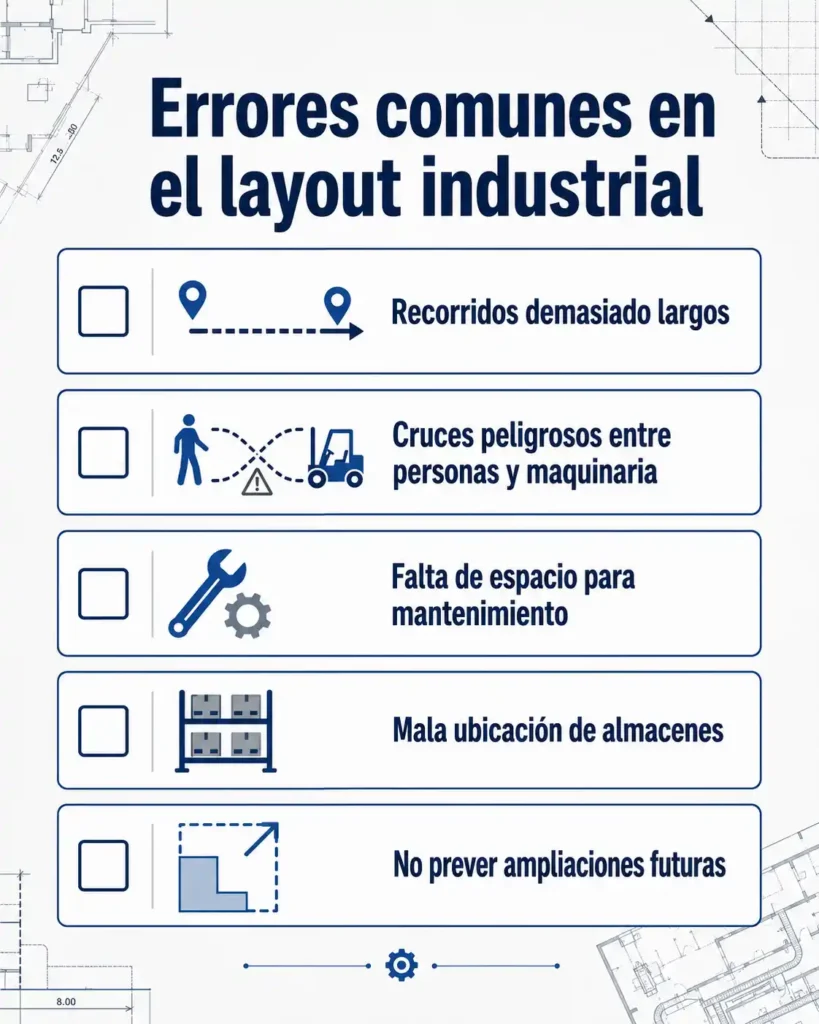

Errores comunes al diseñar un layout industrial
Uno de los errores más habituales al diseñar un layout industrial es centrarse únicamente en colocar los elementos dentro del espacio disponible, sin analizar cómo se mueve realmente el trabajo dentro de la planta.
Un layout puede estar aparentemente ordenado, pero generar recorridos largos, zonas saturadas o cruces innecesarios entre personas, materiales y maquinaria.
Algunos errores frecuentes son:
- Diseñar pensando solo en metros cuadrados, no en flujos.
- No prever zonas de carga, descarga o almacenamiento intermedio.
- Colocar máquinas sin valorar la secuencia real del proceso.
- Ignorar los recorridos de personas, carretillas o materiales.
- No reservar espacio para mantenimiento.
- No tener en cuenta normas de seguridad.
- No prever futuras ampliaciones.
- Copiar distribuciones de otras empresas sin analizar el proceso propio.
- Saturar el espacio hasta dificultar el trabajo diario.
Estos errores pueden provocar pérdidas de productividad, problemas de seguridad, retrasos, desorden y dificultad para crecer.
La clave está en diseñar el layout desde el funcionamiento real de la empresa. Un espacio industrial no debe organizarse solo para que todo encaje, sino para que el trabajo fluya de forma lógica.
Cuándo conviene rediseñar el layout de una planta industrial
Rediseñar el layout de una planta industrial puede ser necesario cuando la distribución actual empieza a limitar el crecimiento, la productividad o la seguridad.
No siempre hace falta esperar a una gran ampliación para revisar el layout. A veces, pequeños cambios en la organización del espacio pueden mejorar mucho el funcionamiento diario.
Conviene revisar la distribución cuando hay recorridos demasiado largos, acumulación de materiales en zonas de paso, cuellos de botella frecuentes, nuevas máquinas, crecimiento de la producción, cruces peligrosos entre personas y vehículos internos o dificultades para conectar el almacén con la zona productiva.
También puede ser recomendable cuando la empresa cambia su tipo de producto, incorpora nuevos procesos o quiere reducir costes mediante una mejor organización del espacio.
En estos casos, revisar la distribución puede ayudar a detectar ineficiencias que ya forman parte de la rutina, pero que siguen generando pérdidas cada día.
El rediseño de layout no siempre implica una reforma completa. En muchos proyectos, basta con reorganizar áreas, ajustar recorridos, mejorar zonas de almacenamiento o plantear una distribución más lógica de puestos y maquinaria.
Cómo puede ayudar una empresa de ingeniería industrial en el diseño de layout
Contar con una empresa de ingeniería industrial puede ser muy útil cuando una empresa necesita diseñar, reorganizar u optimizar su planta, nave o espacio productivo.
Una ingeniería puede aportar una visión externa y técnica para analizar cómo funciona el proceso actual, detectar puntos de mejora y plantear una distribución más eficiente. Este trabajo puede incluir el estudio de flujos de materiales y personas, la revisión de recorridos internos, la distribución de maquinaria y puestos de trabajo, la organización de zonas de almacenamiento, el análisis de seguridad y el desarrollo de planos o documentación técnica.
En Ingiva, como empresa de ingeniería industrial, desarrollamos soluciones técnicas para empresas que necesitan mejorar procesos, planificar espacios productivos, diseñar sistemas industriales o validar proyectos antes de su ejecución.
Además, cuando el proyecto requiere visualizar diferentes alternativas o representar técnicamente la distribución, el uso de herramientas de modelado y diseño puede ser clave. Ingiva cuenta con servicios de diseño CAD/CAM, ingeniería industrial y diseño de prototipos orientados al desarrollo de productos, proyectos técnicos y optimización de procesos industriales.
También puede ser interesante conectar este tipo de trabajo con el diseño de espacios cuando la distribución no solo afecta a la producción, sino también a la experiencia del usuario, la imagen de marca, la señalización o la organización visual del entorno físico.
Layout industrial: diseñar mejor el espacio para trabajar mejor
El layout industrial es mucho más que la distribución de máquinas dentro de una nave. Es una herramienta clave para mejorar la productividad, reducir desplazamientos, aumentar la seguridad y facilitar el crecimiento de una empresa.
Un buen diseño de layout permite que personas, materiales, maquinaria e información se muevan de forma más lógica y eficiente. Para conseguirlo, es necesario analizar el proceso completo, entender las necesidades reales de la actividad y elegir una distribución adaptada al funcionamiento de cada empresa.
Ya sea mediante un layout por producto, por proceso, celular, de posición fija o mixto, la distribución debe responder siempre a un mismo objetivo: hacer que el trabajo fluya mejor.
Contar con una empresa de ingeniería industrial permite abordar este proceso desde una visión técnica y práctica, analizando flujos, maquinaria, recorridos, seguridad, mantenimiento y posibles necesidades futuras antes de ejecutar cambios en planta.
En Ingiva ayudamos a empresas a diseñar, revisar y optimizar la distribución de plantas, naves y espacios productivos para conseguir soluciones de layout industrial más eficientes, seguras y adaptadas a la realidad de cada proyecto.
Si necesitas mejorar la distribución de tu nave o diseñar un nuevo espacio industrial, podemos ayudarte a tomar decisiones técnicas con más seguridad antes de llevar los cambios a la práctica.
